Verarbeitung
Lärmschutzsteine

• Hinweise zum Bau
• Hiniweise zu Materialien

Ruhe und Frieden durch Lärmschutz

Mehr als nur Steine stapeln

Die Lärmschutzwand zu Ihrem Schutz

Gut geplant ist wichtig

≡ FREISTEHENDE WAND

DSI-System: Bau einer Lärmschutzwand gegen Straßenlärm

Voraussetzung: es ist keine Wand vorhanden, sie soll komplett neu aufgebaut werden

Planung von Höhe und Verlauf der Lärmschutzwand

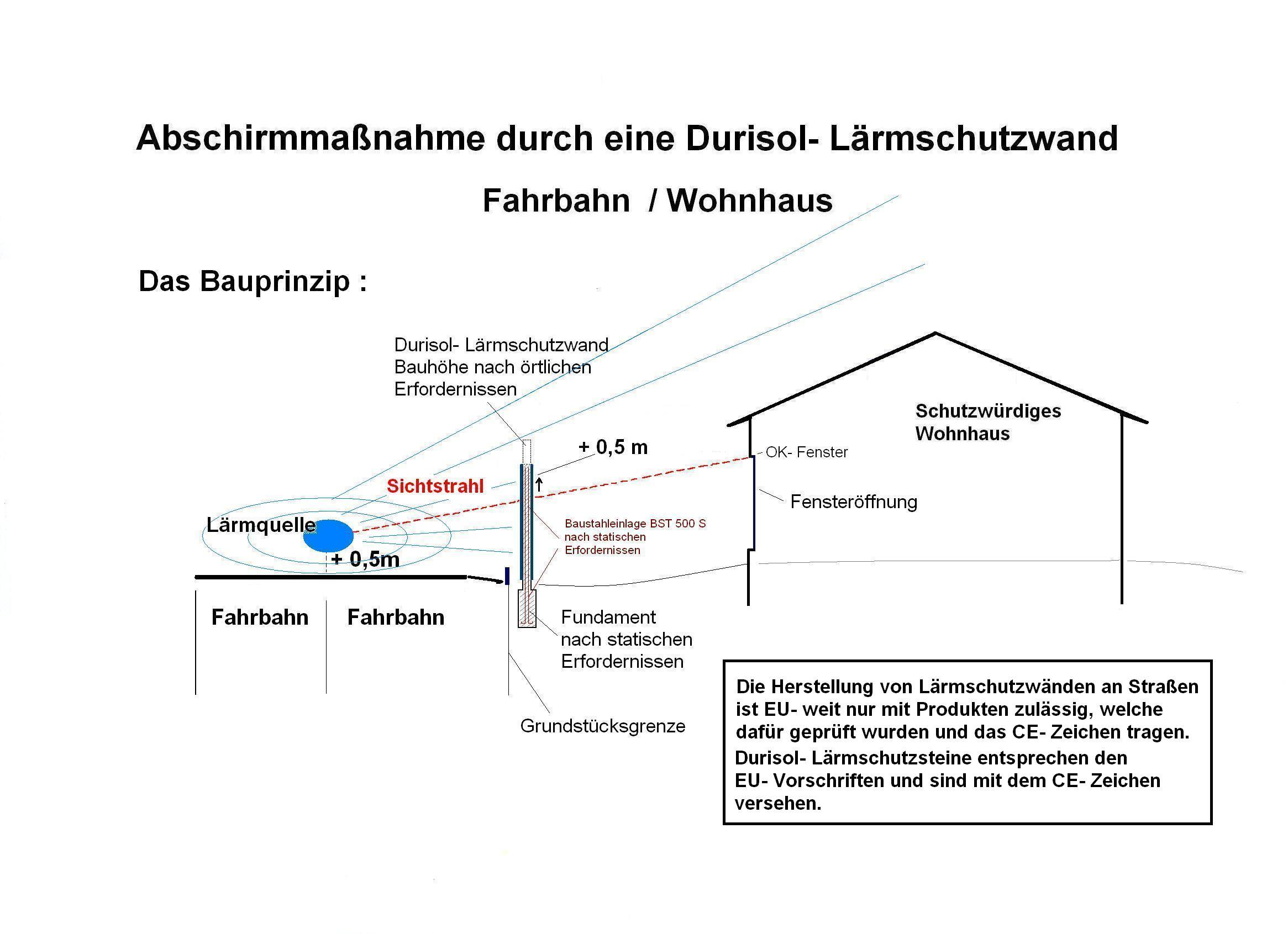

Höhe der Lärmschutzwand festlegen

Eine Sichtprüfung vor Ort kann die Frage nach der Höhe schnell klären. Wie auf der Skizze zu sehen ist, gilt es die Lärmquellen Höhe über die Sichtstrecke bis zur Oberkante des höchsten schützenswerten Fensters zu ermitteln. Während eine von der Straße aus der Motorenhöhe auf die Fensterkante blickt, positioniert sich eine weitere Person mit einer Messlatte in der Flucht und dort wo die Lärmschutzwand errichtet werden soll. Der Höhenpunkt, welcher von der Höhenmesslatte abgelesen wird + 50 cm Zugabe wäre die Bauhöhe für eine optimale Lärmschutzwand. Wenn die Höhe feststeht, muss ggf. eine Baugenehmigung eingeholt werden.

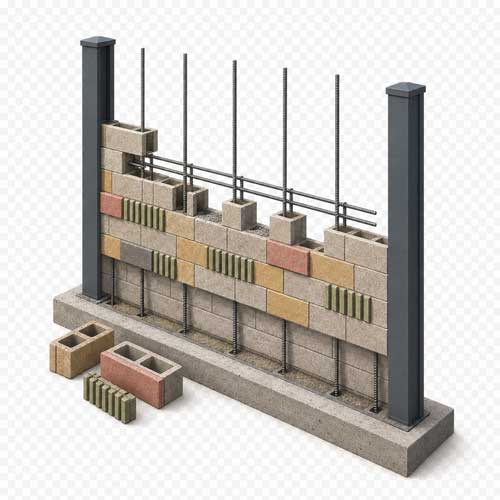

Bewehrung für eine standsichere Lärmschutzwand

Statik: Bewehrungsherstellung für die Wand aus Einzelsteinen

In dieser Grafik sehen Sie eine Anleitungen für die perfekte Statik Ihrer Wand mit Fundament und Bewehrung / Stahl-Einlagen.

Hinweis: die Grafik kann mit dem Mausrad oder auch mit Fingern am Handy vergrößert werden

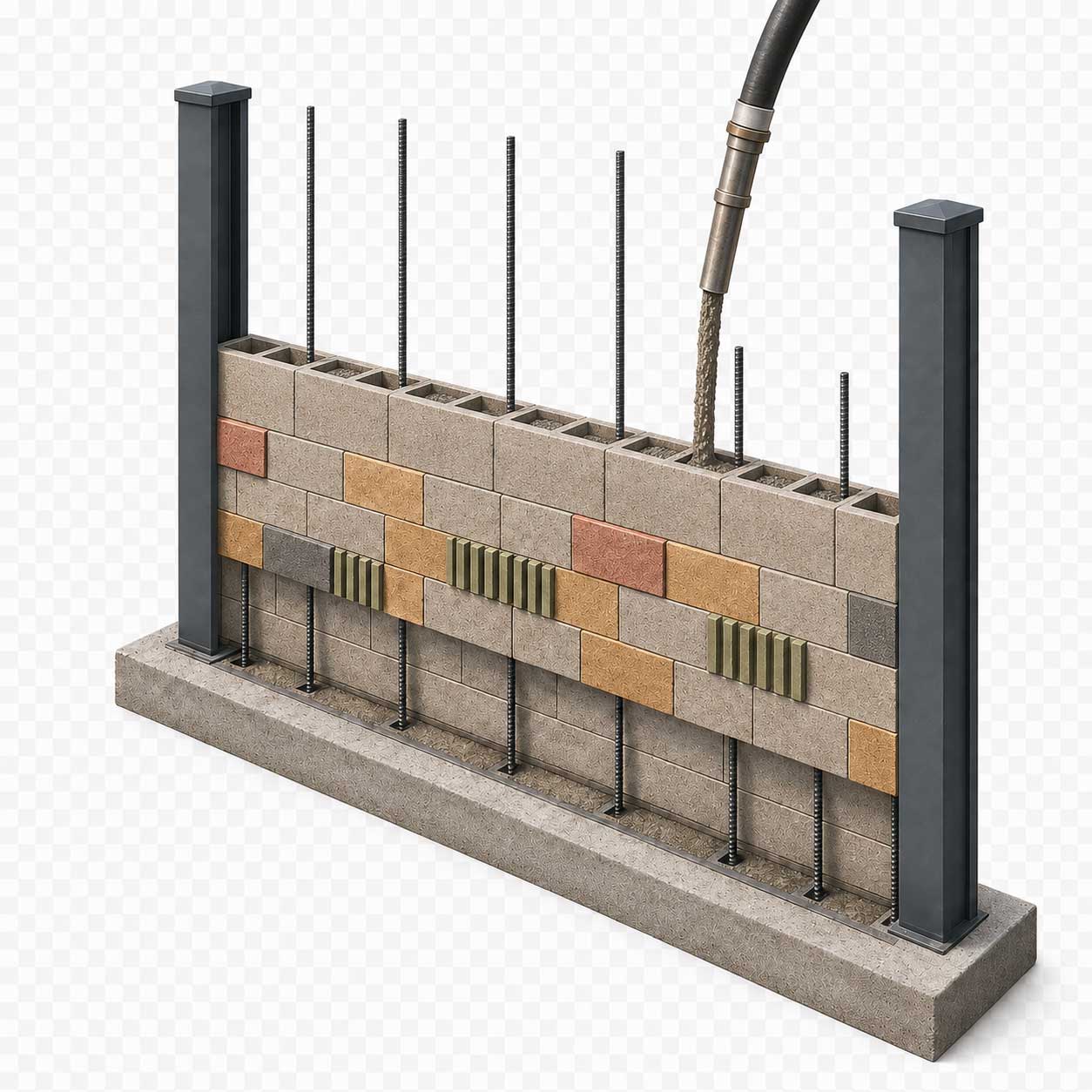

Verfüllen der Lärmschutzsteine mit Beton

Betongefüllte Sicherheit

Eine Leier-Durisol Lärmschutzwand aus Einzelbausteinen ist kein leichter Sichtschutz. Wir beschreiben hier ein technisches Bauwerk welches hohen Sicherheitserfordernissen im Bereich Standsicherheit bei jeder Witterung, Frostsicher sein und Anprallasten von Fahrzeugen widerstehen kann. Natürlich soll die Wand vor allen Lärmarten schützen, sie schütz aber auch vor Feuer und je nach Ausführung auch vor Invasoren.
Eine fachgerecht erstellte Leier-Durisol Lärmschutzwand erfüllt ihre Funktion mindestens 40 Jahre.

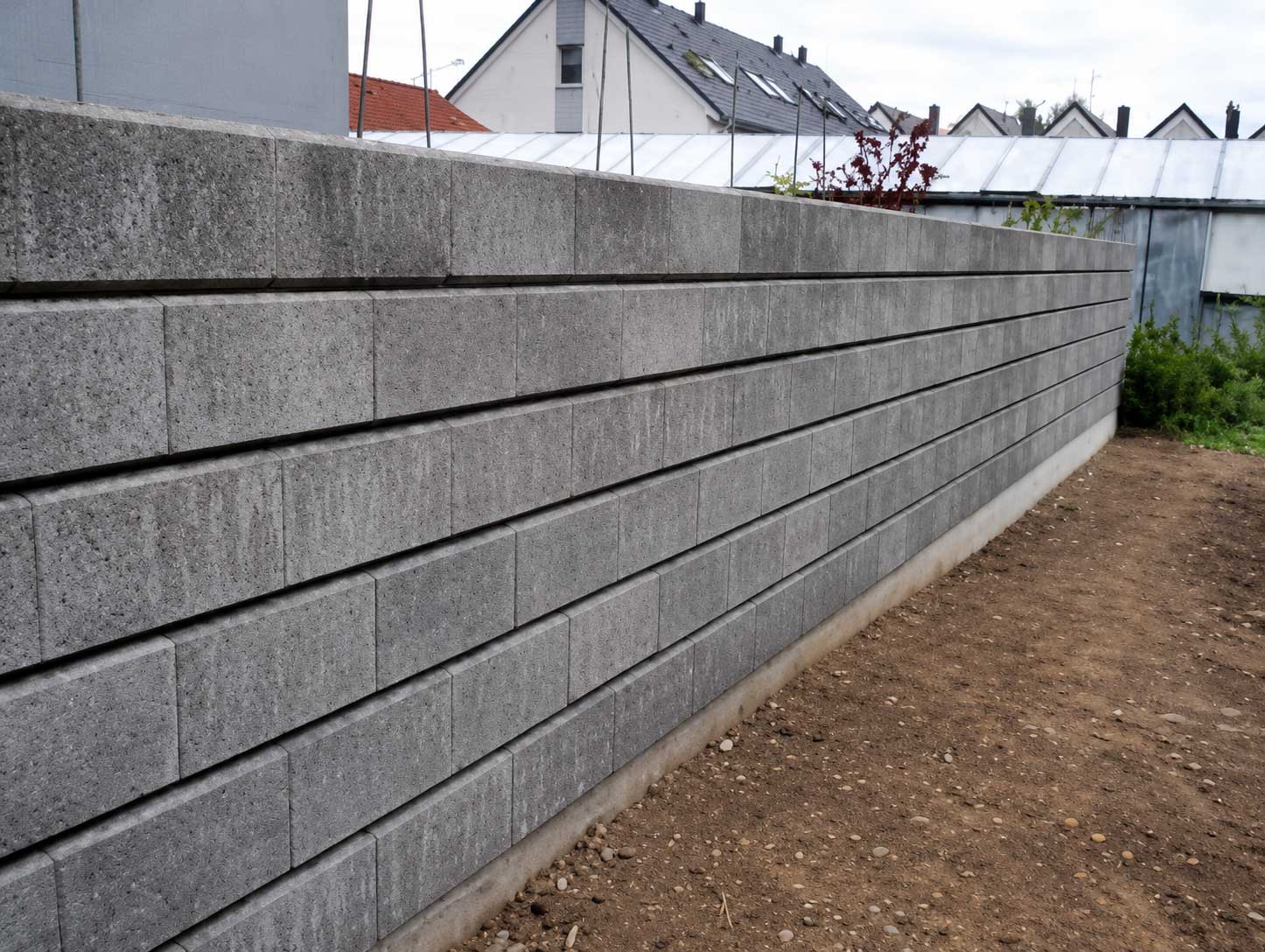

Schrittweiser Aufbau der Lärmschutzwand

Detaillierte Arbeitsanweisung 225cm Wandhöhe

In diesem PDF finden Sie eine detaillierte Arbeitsanweisung.für 225 cm Höhe
» BAUNLEITUNG ALS PDF HIER ÖFFNEN

Fertigstellung einer Lärmschutzwand

Abschluss der Lärmschutzwand

Nach Fertigstellung werden Aufbau, Befestigung und Oberfläche der Lärmschutzwand kontrolliert und die ausgeführten Arbeiten dokumentiert.

Eine bebilderte detaillierte Version

Bau einer Lärmschutzwand von 2.25 Metern Höhe

Artikel lesen

Bau einer Lärmschutzwand von 3.25 Metern Höhe

Artikel lesen

≡ VEREDELUNG BESTEHENDER WAND

LSA-System: Verkleidung einer Betonwand zur Reduzierung von Hallschall

Hinweis: Da unsere Lärmschutz des Typs LSA auf bestehende Wände aufgebracht wird, ist die Verarbeitung sehr vielfältig, abhängig von der Beschaffenheit und Tragfähigkeit der Wand. Das geht von einfachem Kleben für Mini-Projekte bis hin zum Verdübeln mit Spezialdübeln, mit Durchgangsschrauben oder eine Kombination daraus. Wir können Ihnen daher hier nur eine oft genutzte Version der Anbringung zeigen. Anderen Methoden finden Sie in unserem Downloadbereich.
Hier zusätzliche Infos zum Thema » Hallschall

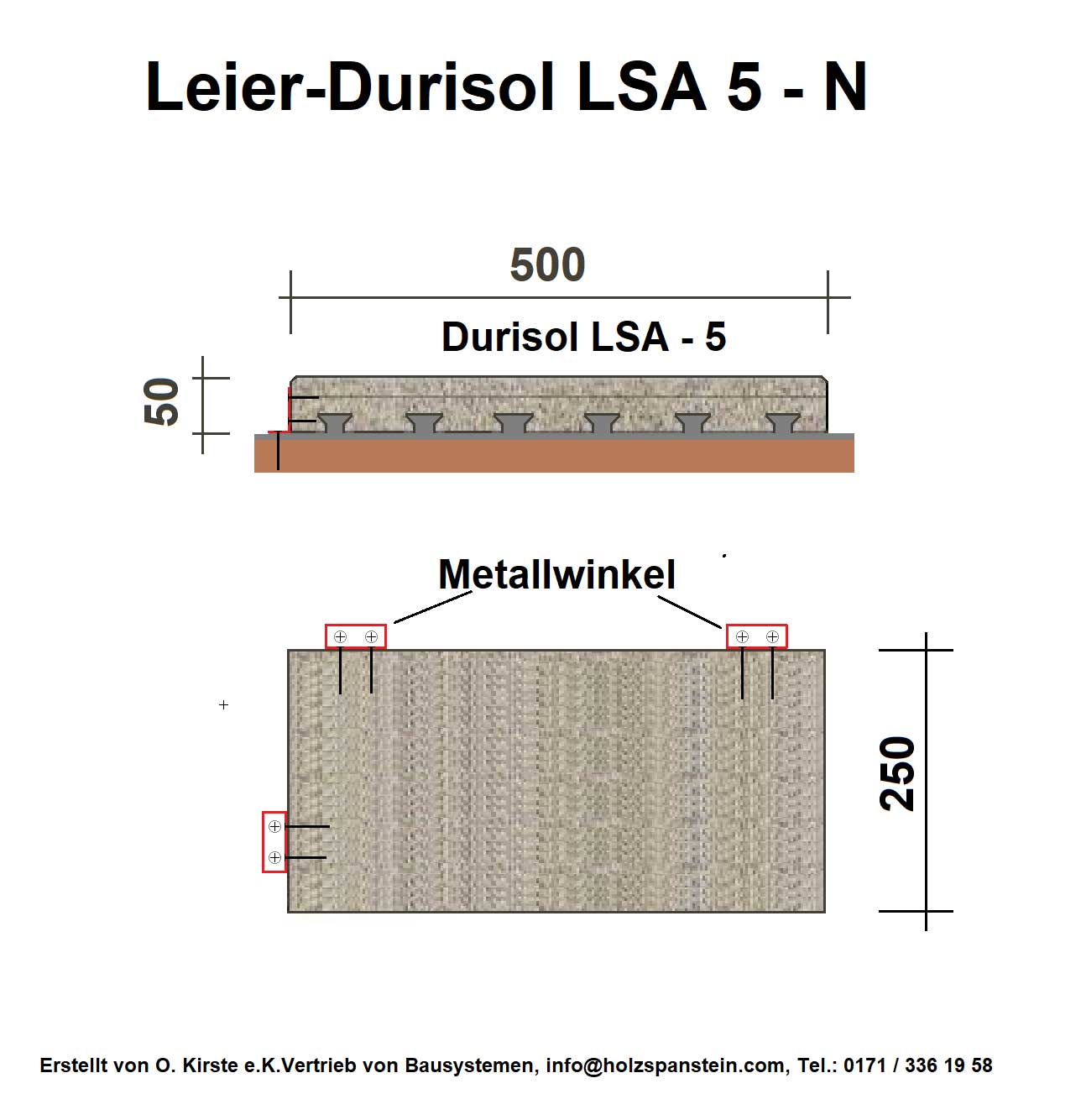

Montage eines LSA-Schallabsorbers

Leier-Durisol Lärmabsorber Typ LSA , Montage auf Betonwänden

Die nachträgliche Montage der Leier-Durisol Lärmabsorber Typ LSA erfolgt nach den Vorgaben der jeweiligen Produktbeschreibung. Die angegebenen Prüfwerte für Schalldämmung und Schallabsorption gelten für eine massive Betonwand mit einer Betonkernstärke von mindestens 20 cm.
Bei dünneren oder leichteren Wänden können sich die schalldämmenden und schallabsorbierenden Eigenschaften der Gesamtkonstruktion verschlechtern.
Die im beiliegenden Prospekt dargestellte Befestigung gilt als geprüfte Standardmontage.

Montage eines LSA-Schallabsorbers

Leier-Durisol Lärmabsorber Typ LSA, Montage auf Holzspansteinwänden

Die Schalldämmung und Schallabsorption hängen vom jeweiligen Wandaufbau und der verwendeten Dämmung ab. Aufgrund der zahlreichen möglichen Bauvarianten wurden keine allgemeinen Schallprüfungen durchgeführt.

Als Beispiel dient eine tragende Leier-Durisol-Wand vom Typ DSs 30-12+10. Sie besteht aus einem 12 cm starken Betongitter, einer 10 cm starken Polystyrol-Dämmung und einer äußeren Holzbetonschale von 4 cm.

Vor der Montage der LSA-Lärmabsorber sollte die Wand mit einem einlagigen Zementputz geglättet und gegen Feuchtigkeit geschützt werden. Die rückseitigen Frässchlitze der Absorber sorgen für eine sichere Verbindung mit dem Baukleber.

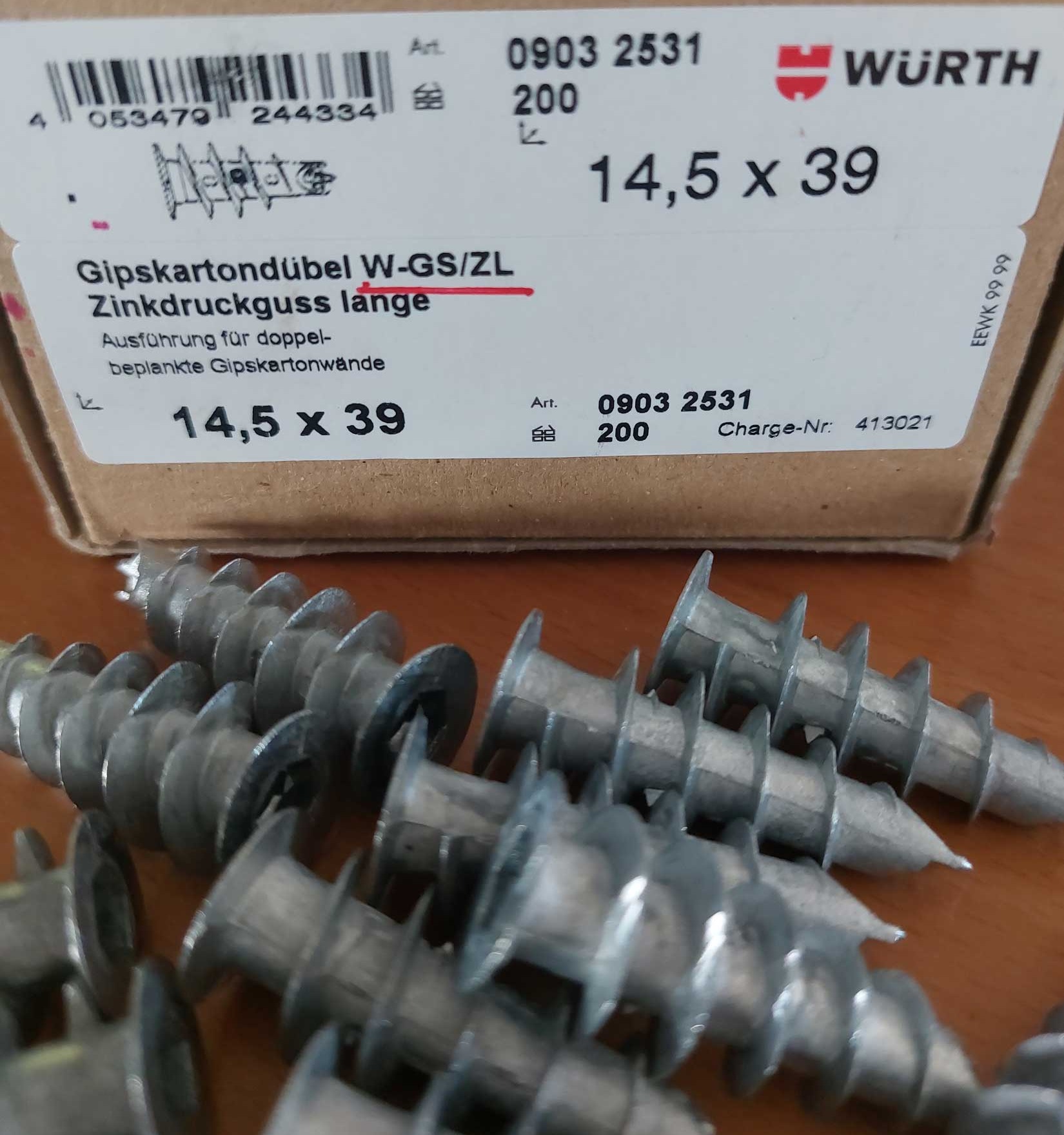

Je nach Einsatzbereich können die Absorber zusätzlich mit einem oder zwei Schraubdübeln befestigt werden. Dafür wurden Würth-Gipskartondübel W-GS/ZL 15,5 × 39 in der Holzbetonschale auf ihre Auszugsfestigkeit geprüft.

Verfüllen der Lärmschutzsteine mit Beton

Betongefüllte Sicherheit

Eine Leier-Durisol Lärmschutzwand aus Einzelbausteinen ist kein leichter Sichtschutz. Wir beschreiben hier ein technisches Bauwerk welches hohen Sicherheitserfordernissen im Bereich Standsicherheit bei jeder Witterung, Frostsicher sein und Anprallasten von Fahrzeugen widerstehen kann. Natürlich soll die Wand vor allen Lärmarten schützen, sie schütz aber auch vor Feuer und je nach Ausführung auch vor Invasoren.
Eine fachgerecht erstellte Leier-Durisol Lärmschutzwand erfüllt ihre Funktion mindestens 40 Jahre.

Schrittweiser Aufbau der Lärmschutzwand

Detaillierte Arbeitsanweisung 225cm Wandhöhe

In diesem PDF finden Sie eine detaillierte Arbeitsanweisung.für 225 cm Höhe
» BAUNLEITUNG HIER ÖFFNEN

Schrittweiser Aufbau der Lärmschutzwand

Detaillierte Arbeitsanweisung 325cm Wandhöhe

In diesem PDF finden Sie eine detaillierte Arbeitsanweisung.für 325 cm Höhe
» BAUNLEITUNG HIER ÖFFNEN

Fertigstellung einer Lärmschutzwand

Abschluss der Lärmschutzwand

Nach Fertigstellung werden Aufbau, Befestigung und Oberfläche der Lärmschutzwand kontrolliert und die ausgeführten Arbeiten dokumentiert.
