DURISOL / HOLZBETON-MANTELSTEINE
Lärmschutzwand
selber bauen
Vom Streifenfundament bis zur fertigen Wand
Steine setzen. Bewehrung einlegen. Mit Beton verbinden.
Ein durchgehender Betonkern verbindet Fundament, Bewehrung und Mantelsteine zu einer tragenden Wand.
ORIENTIERUNG
Der Aufbau im Überblick
Durisol-Lärmschutzwände können als Fertigelemente oder vor Ort aus Einzelsteinen errichtet werden. Diese Anleitung beschreibt den örtlichen Aufbau mit Anschlussbewehrung.
Die fachlichen Angaben stammen aus einer Anleitung von 2018. Diese Webfassung ist keine aktualisierte Statik oder Zulassungsprüfung. Maßgeblich sind Tragwerksplanung und gültige Systemvorgaben.
01
FUNDAMENT UND ERSTE STEINREIHE
Fundament vorbereiten
Die Lage der Wand und ihrer Anschlussbewehrung wird bereits im Fundament festgelegt.

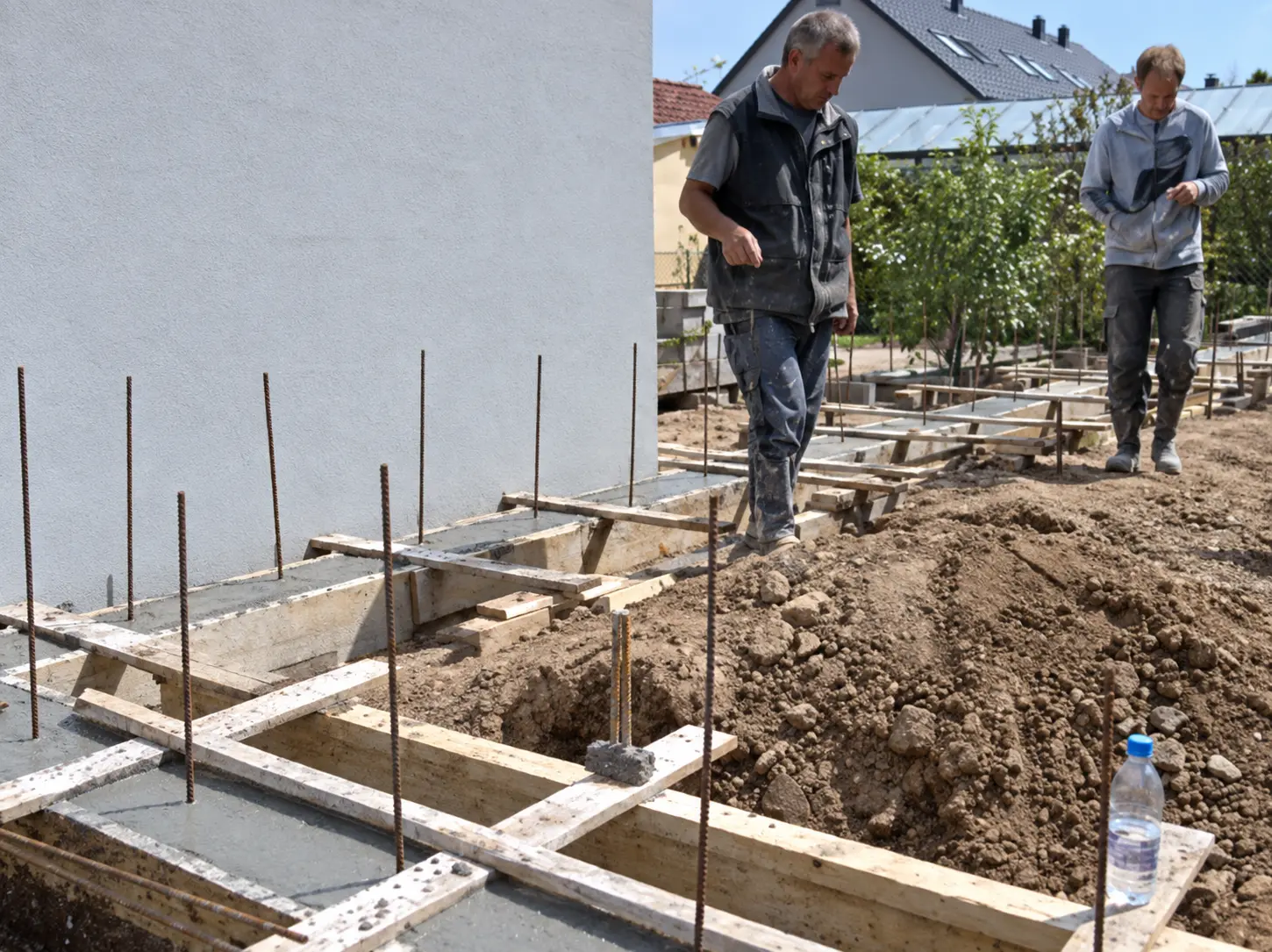

01 / Fundament mit Anschlussbewehrung

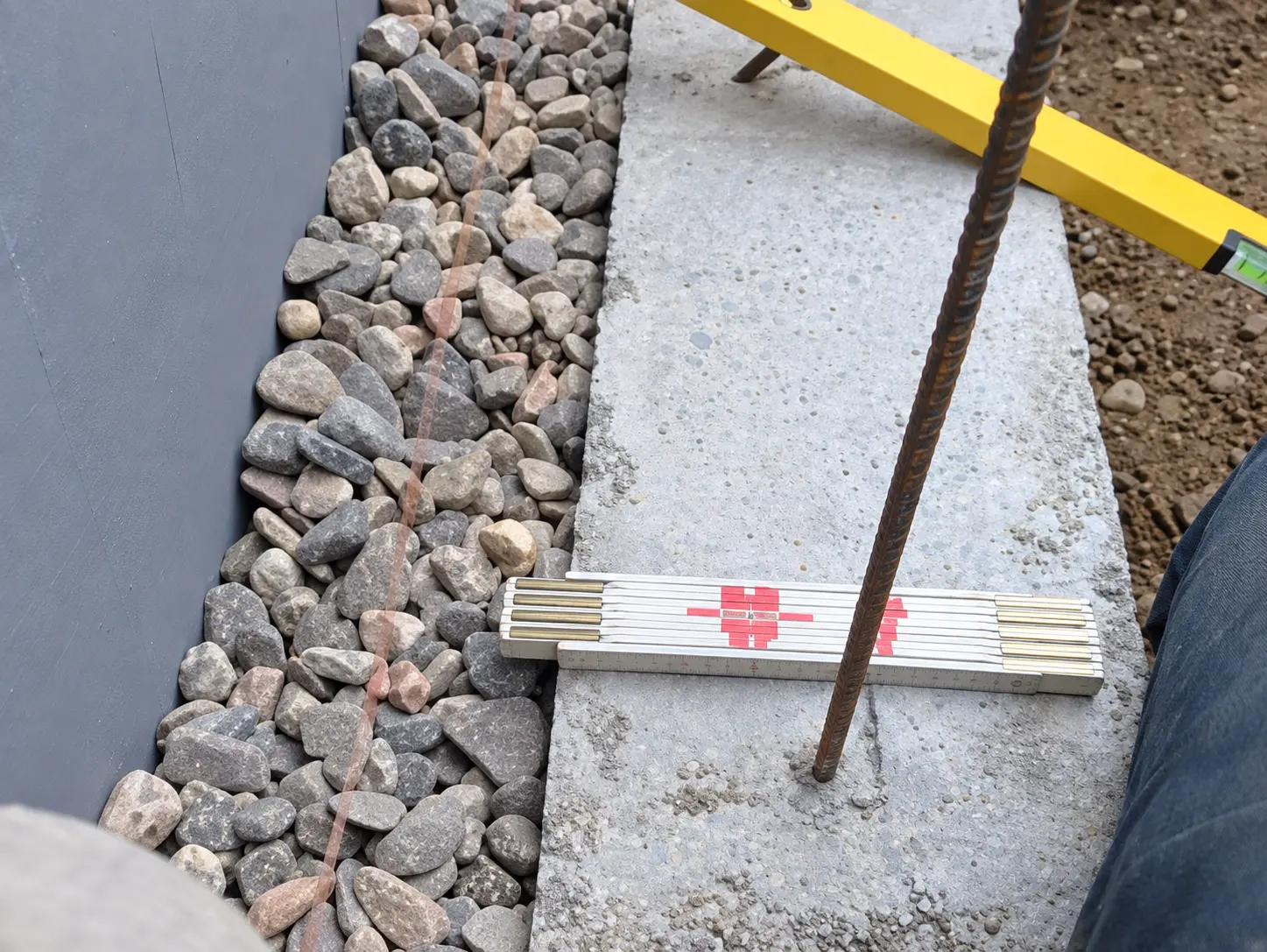

02 / Lage der Anschlussstäbe kontrollieren
Einmessen und betonieren
Das Streifenfundament wird nach statischen Vorgaben hergestellt. An Grundstücksgrenzen ist genau einzumessen. Dimensionen und Bewehrung richten sich nach der Tragwerksplanung.
Anschlussbewehrung
Die Stäbe müssen im späteren Verfüllbereich liegen und dürfen nicht mit den Steinstegen kollidieren. Maßgeblich ist das geplante Verankerungsdetail.
Erste Reihe
Die Fundamenthöhe prüfen. Der höchste Punkt bestimmt die Oberkante der ersten Steinlage. Die gesamte Reihe wird maßgenau in Zementmörtel gesetzt.
WICHTIG Fundament, Dimensionen und Bewehrung immer projektbezogen bemessen lassen.
02
PRÄZISION AM ANFANG
Die erste Lage ausrichten
Hier entscheidet sich, ob die folgenden, trocken gesetzten Steinreihen sauber im Lot bleiben.

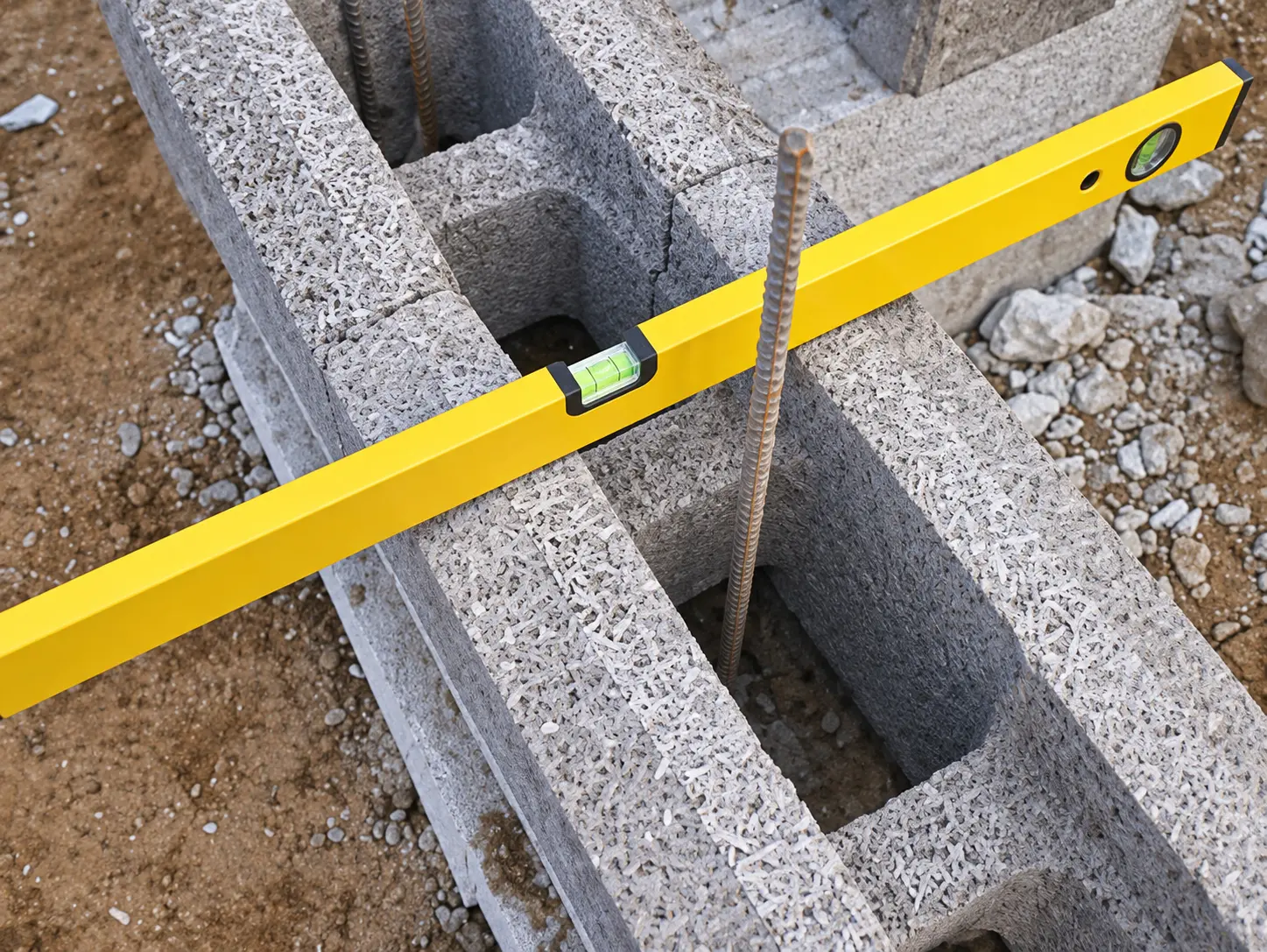

03 / Längs- und Querwaage prüfen

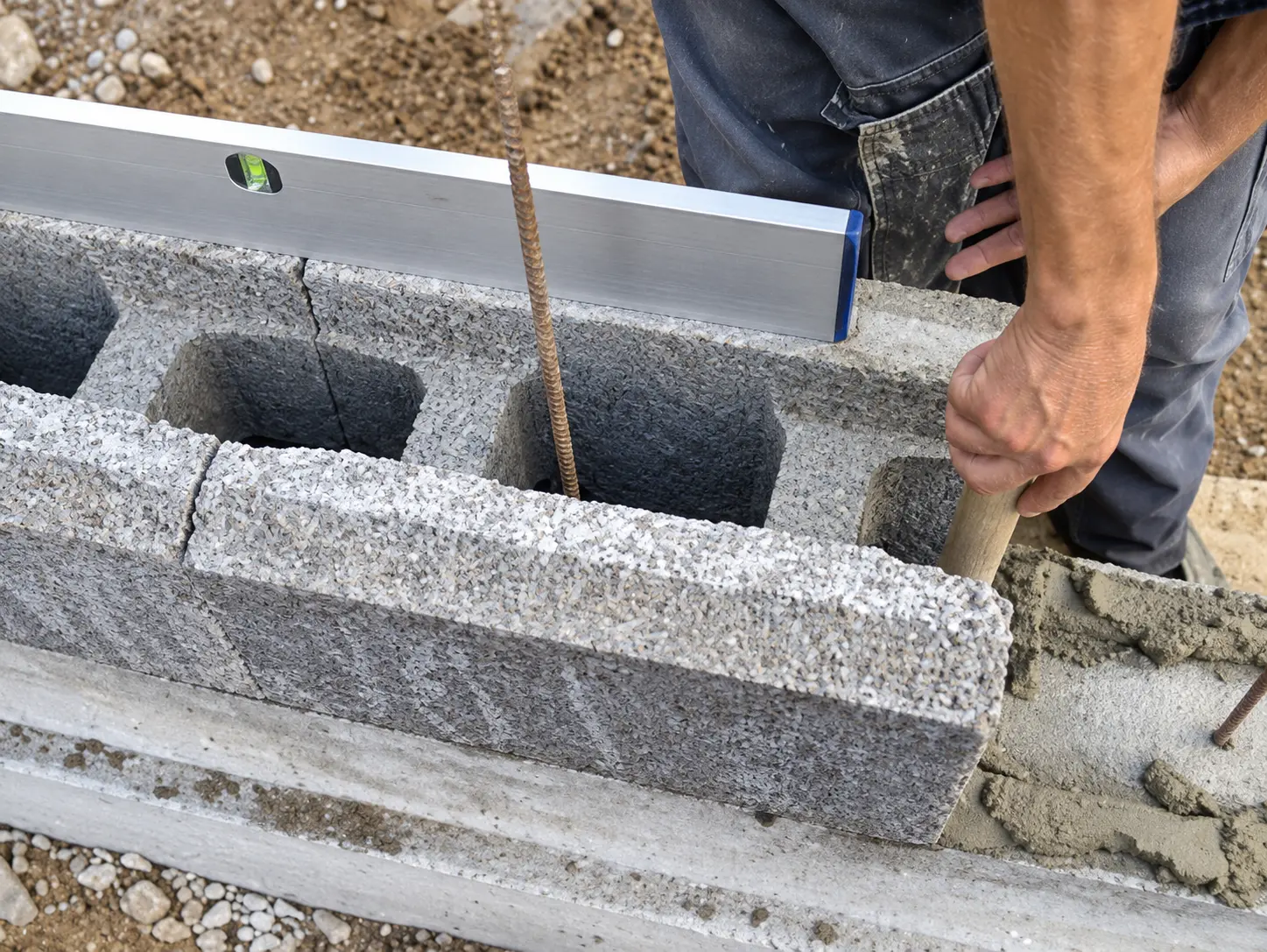

04 / Füllraum sauber halten

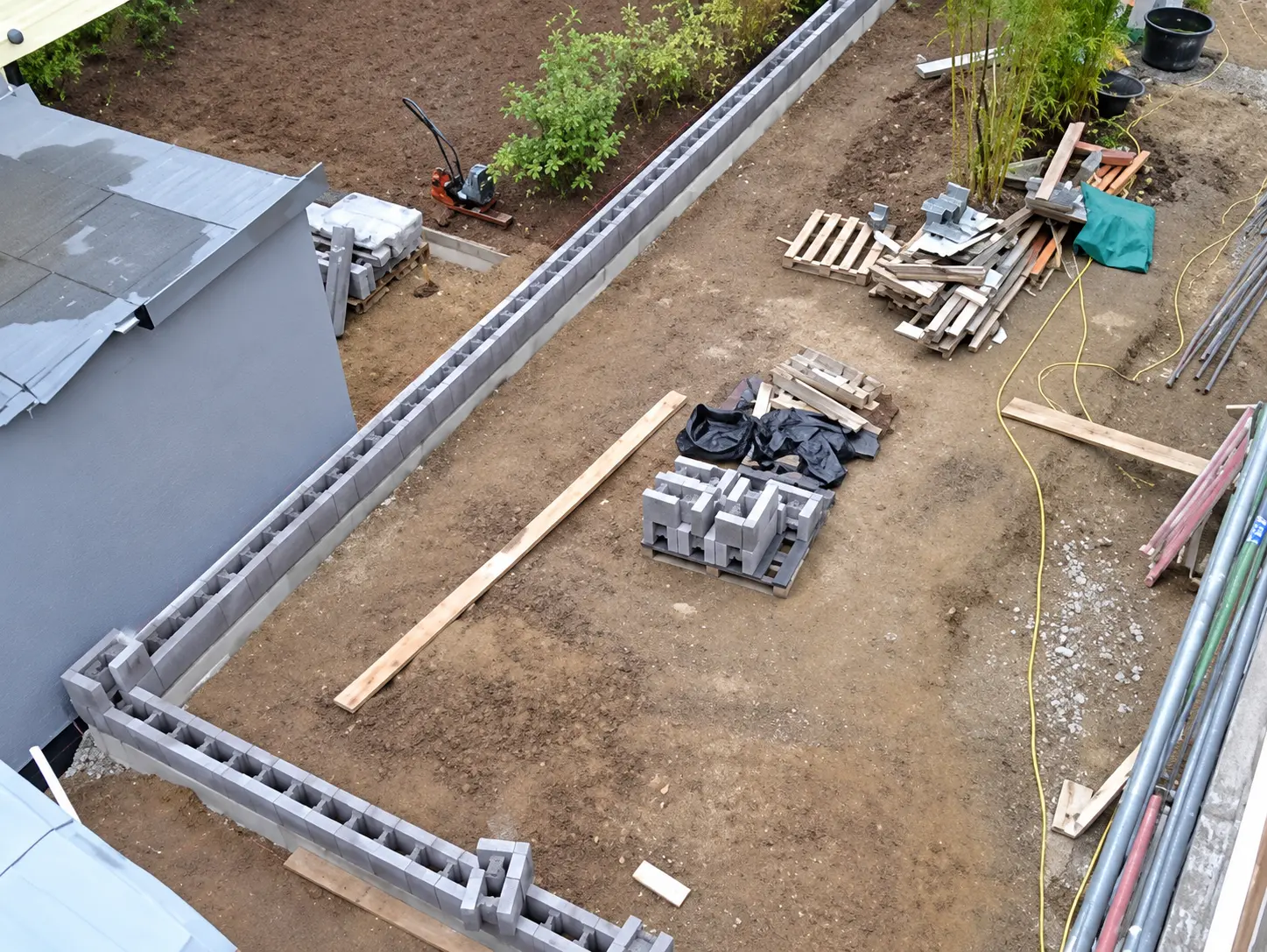

05 / Verlauf kontrollieren
Maßgenau arbeiten
Längs- und Querwaage bei jedem Stein kontrollieren. Eine steife Zementmörtelmischung erleichtert das Ausrichten.
Füllraum freihalten
Mörtelreste vollständig entfernen. Der Verfüllbeton muss vollflächig auf dem Fundament aufstehen können.
Stoßfugen schließen
Steine dicht aneinanderschieben, leicht anklopfen und Lage sowie Flucht fortlaufend prüfen.
ANSCHLUSSSTÄBE BEACHTEN Verletzungsgefahr in Augenhöhe. Kollidierende Stäbe nicht eigenmächtig abschneiden.
03
ECKEN UND WANDENDEN
Ecken und Zuschnitte
Passende Ecksteine werden aus Normalsteinen zugeschnitten und zu geschlossenen Ecken verbunden.

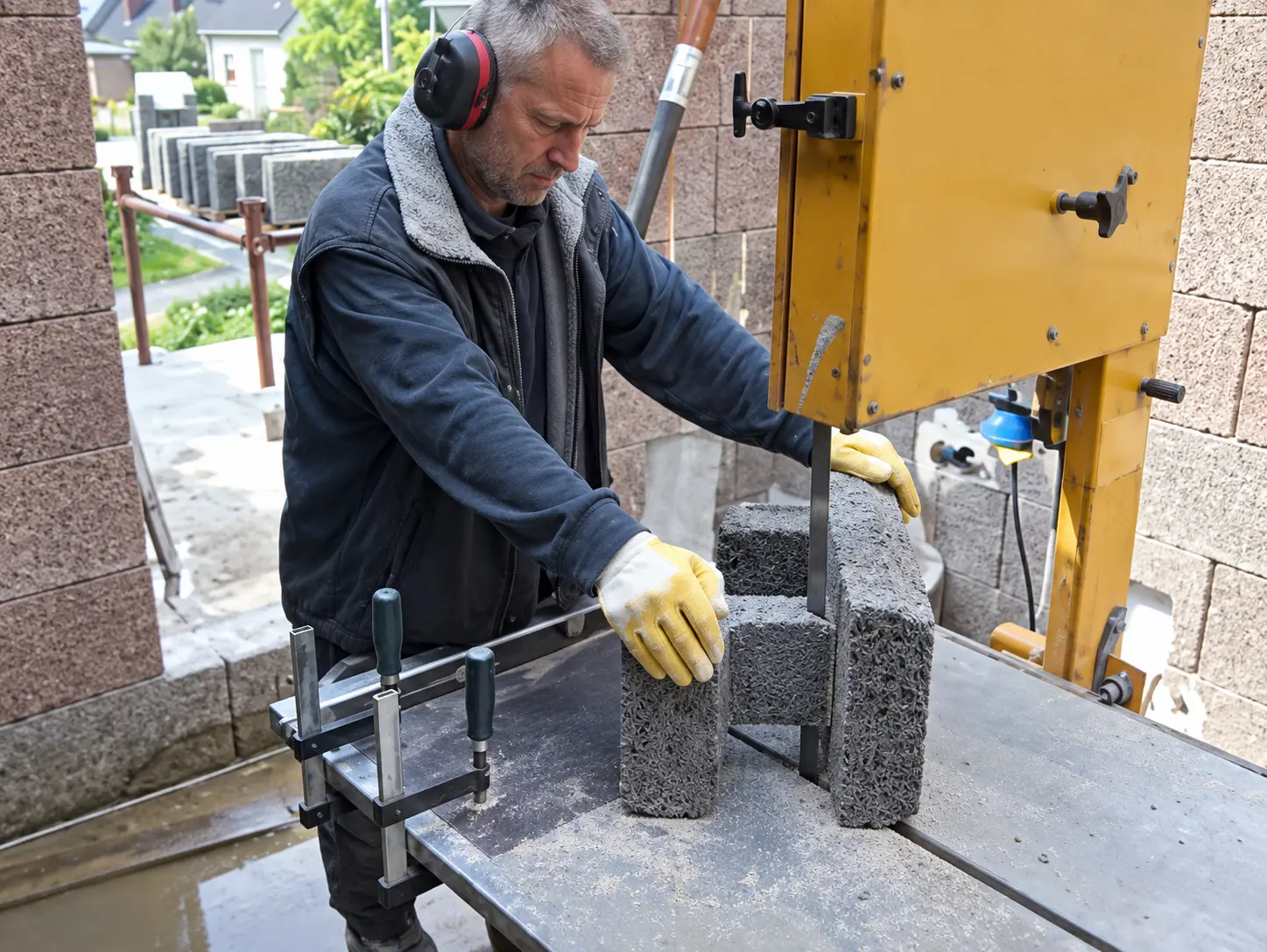

06 / Passgenauer Zuschnitt

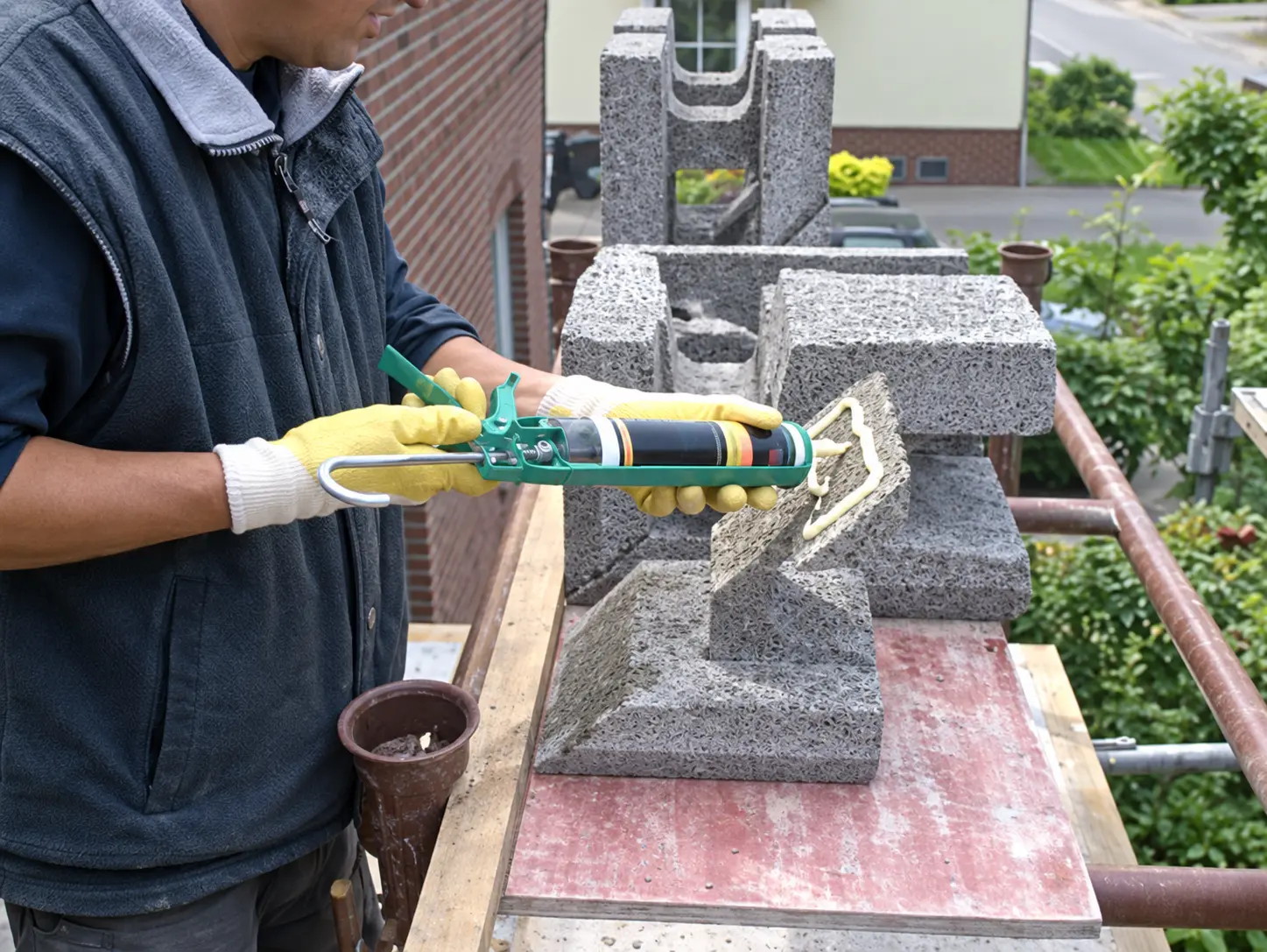

07 / Schnittflächen verbinden

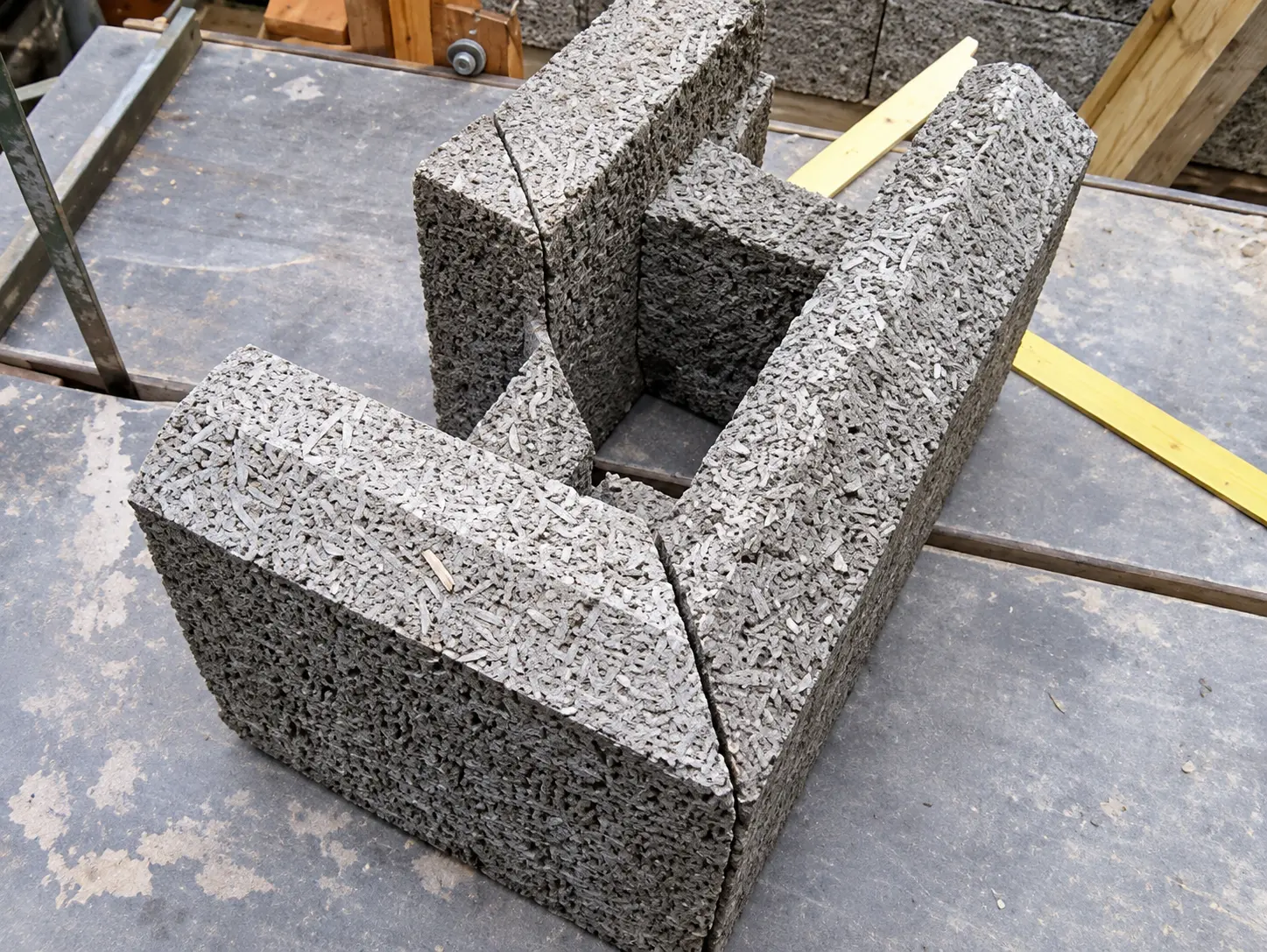

08 / Zusammengesetzter Eckstein
Ecksteine herstellen
Normalsteine auf den benötigten Eckwinkel zuschneiden. Der Sägetisch muss rechtwinklig zum Sägeblatt stehen.
Kleben und aushärten
Steinhälften laut Vorlage mit PU-Kraftkleber verbinden. Vor dem Betonieren vollständig aushärten lassen.
Wandenden auf Maß
Geeignet sind Bügelsäge, Elektro-Stichsäge, elektrischer Fuchsschwanz oder Bandsäge.
DETAILS VORAB FESTLEGEN Ecken und Sonderausführungen anhand der Systemzeichnungen planen.
04
STAHL UND STEINVERBAND
Bewehrung und Verband
Stahlposition, Betonüberdeckung und das 25-cm-Raster müssen zusammenpassen.

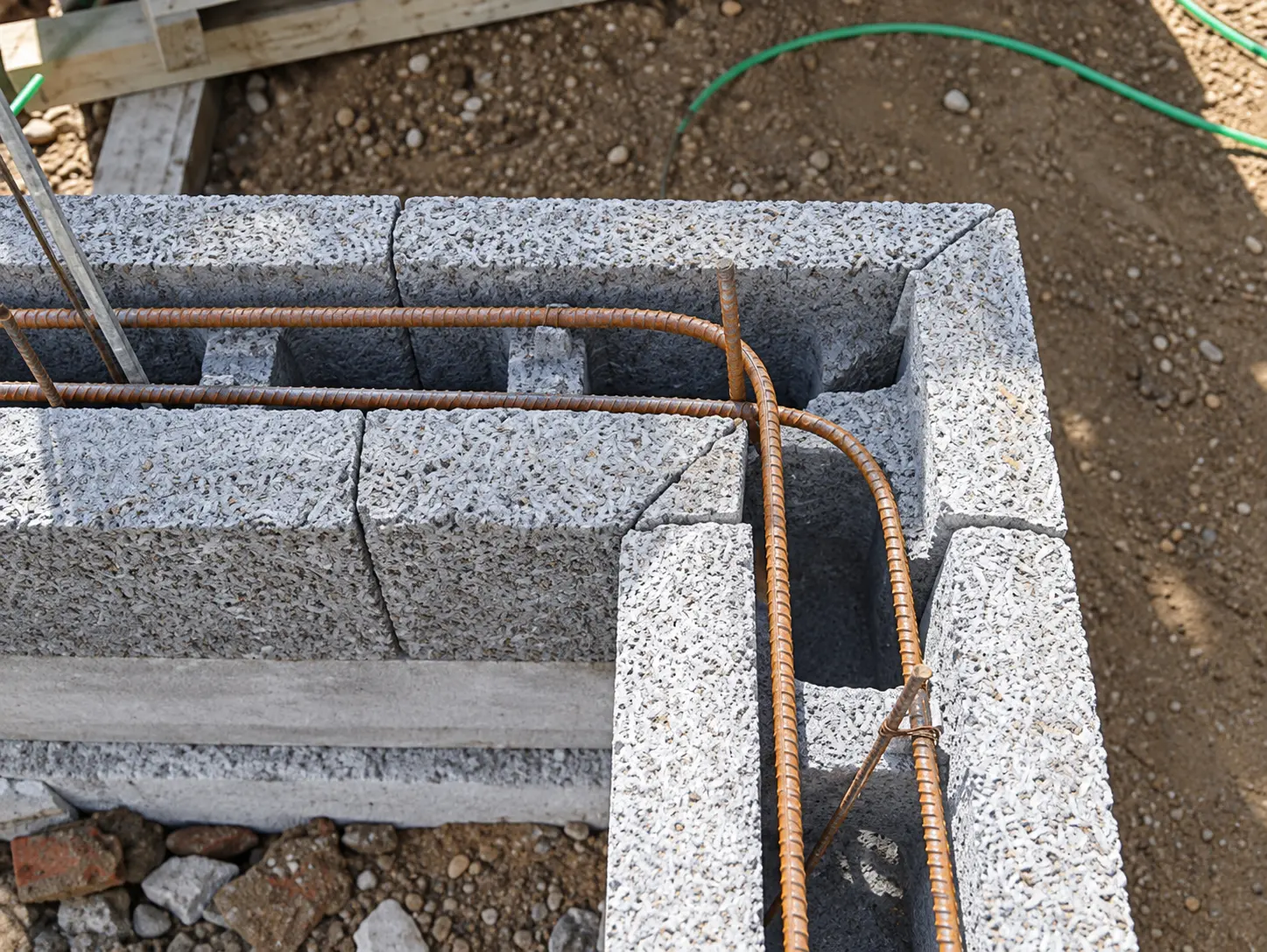

09 / Horizontale Bewehrung

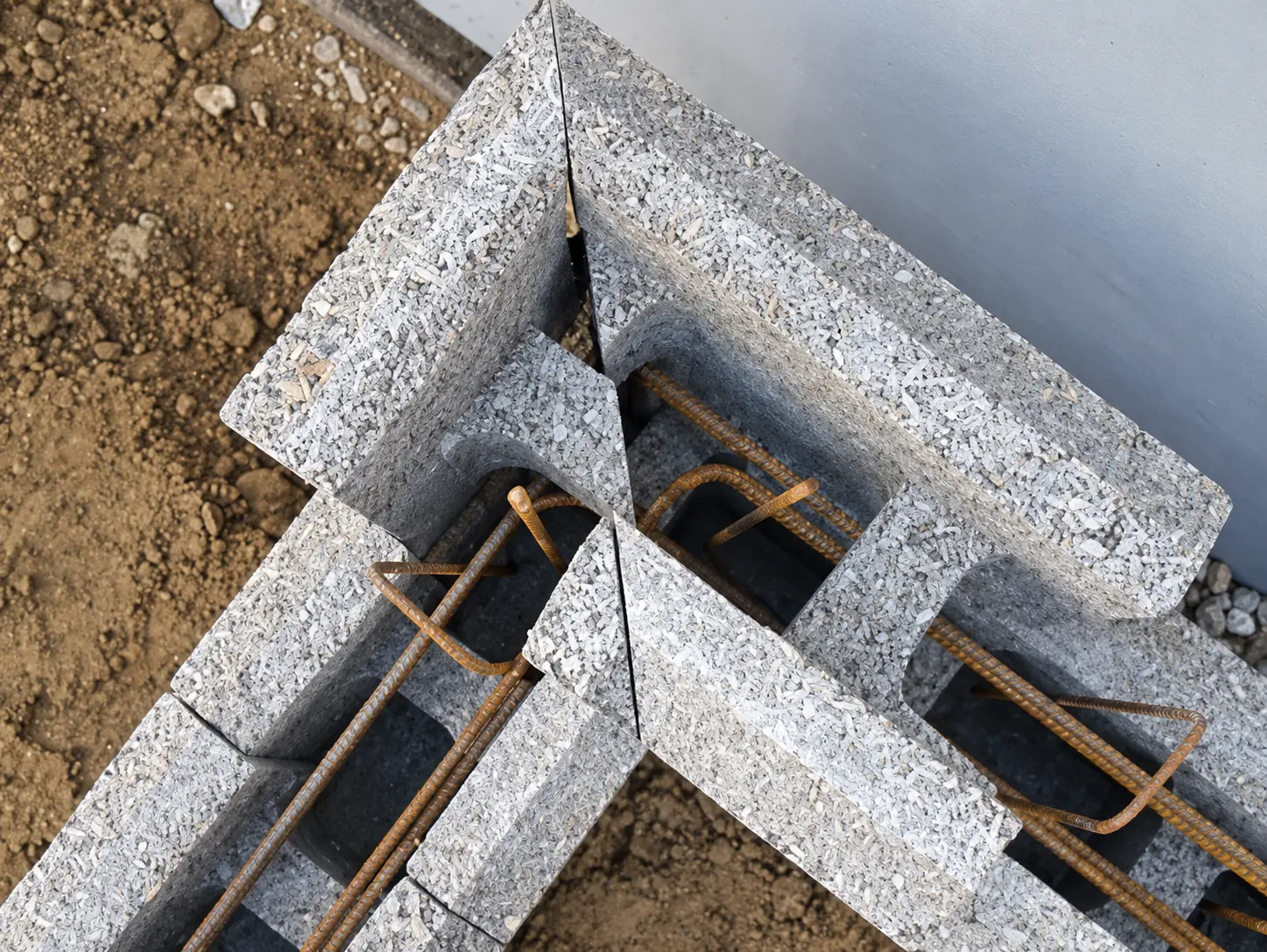

10 / Eckbewehrung im Füllraum
Horizontal einlegen
Nach der ersten Lage wird die waagerechte Bewehrung angeordnet. In Ecken liegen Winkelstäbe nach Detail über Kreuz.
Überdeckung sichern
Abstandshalter halten die Stäbe vom diffusionsoffenen Holzbetonmantel fern.
Halber Versatz
Bei 50 cm langen Steinen beträgt der Versatz 25 cm. Sondermaße werden nach Systemdetail angepasst.
PROJEKTBEZOGENE STATIK Straßenbauwerke mit Anpralllasten benötigen ausdrücklich einen Standsicherheitsnachweis.
05
REIHE FÜR REIHE
Die Wand wächst
Ab der zweiten Lage werden die Steine trocken im Läuferverband aufeinander gesetzt.

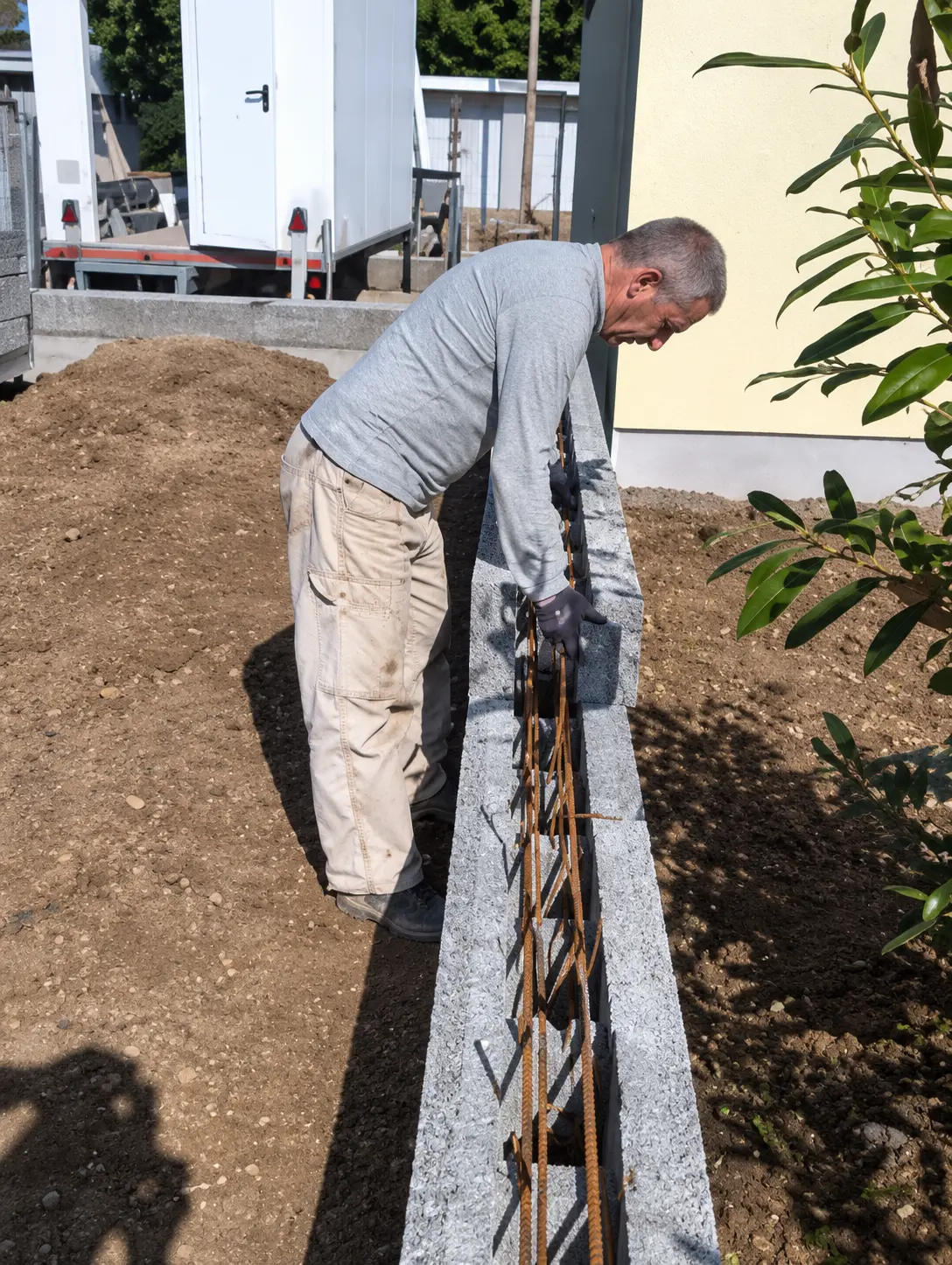

11 / Steine trocken setzen

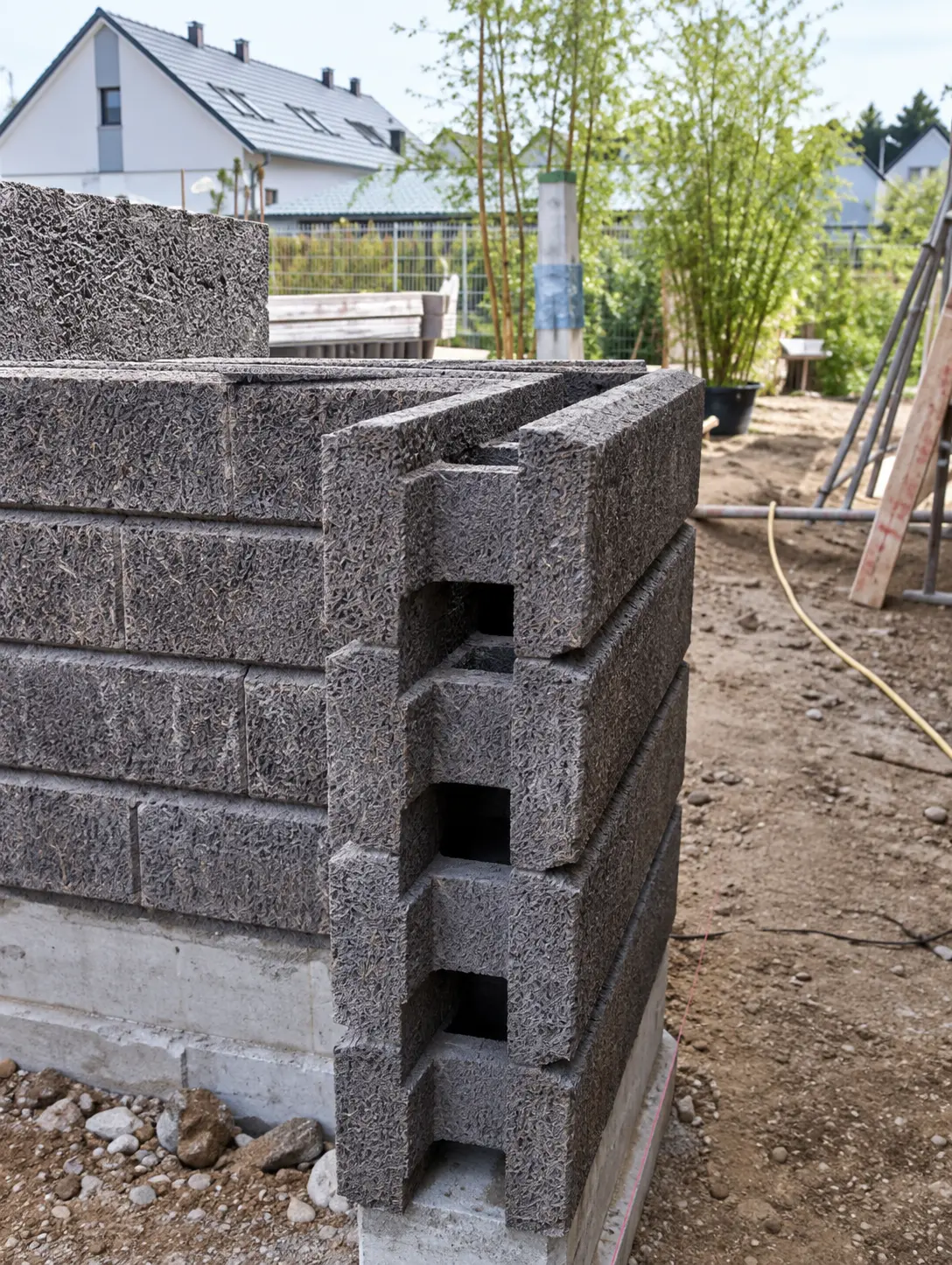

12 / Sichtkante am Wandende

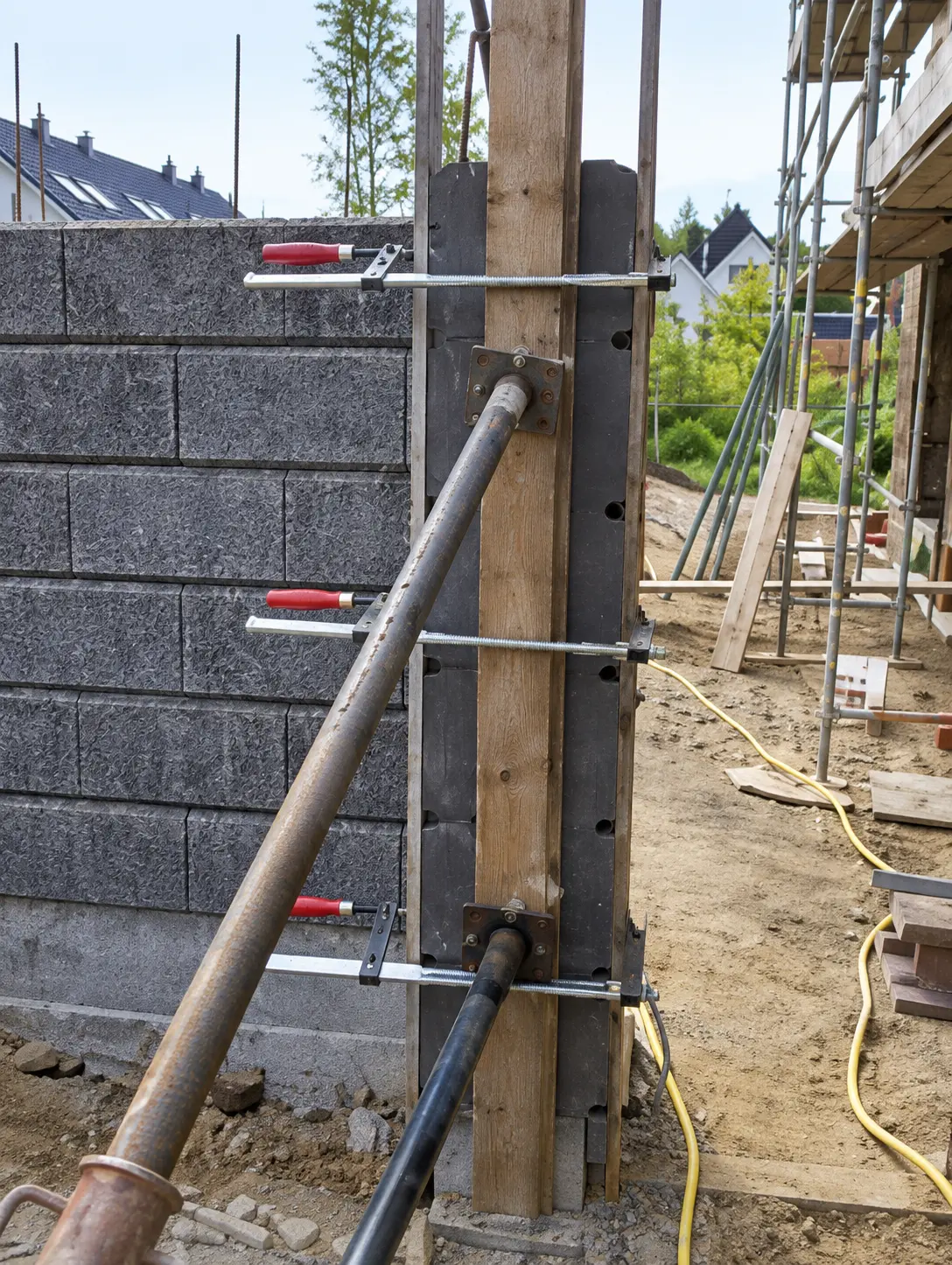

13 / Stirnschalung aussteifen
Trocken stapeln
Weitere Lagen ohne Mörtel oder Kleber im hälftigen Versatz stapeln. Flucht, Höhe und Lot regelmäßig prüfen.
Unebenheiten ausgleichen
Höhendifferenzen nicht in die nächsten Lagen übernehmen. Bearbeitung und Staubschutz nach Vorgabe.
Wandenden schließen
Ungeschnittene Enden zur Sichtkante drehen und die Stirnseite bündig sowie druckfest verschalen.
VOR DEM BETONIEREN Vertikale Bewehrungsstäbe nach Planung einstellen und den Aufbau sichern.
06
VERFÜLLEN UND SÄUBERN
Betonieren und reinigen
In kontrollierten Abschnitten verfüllen, damit der Frischbetondruck begrenzt bleibt.

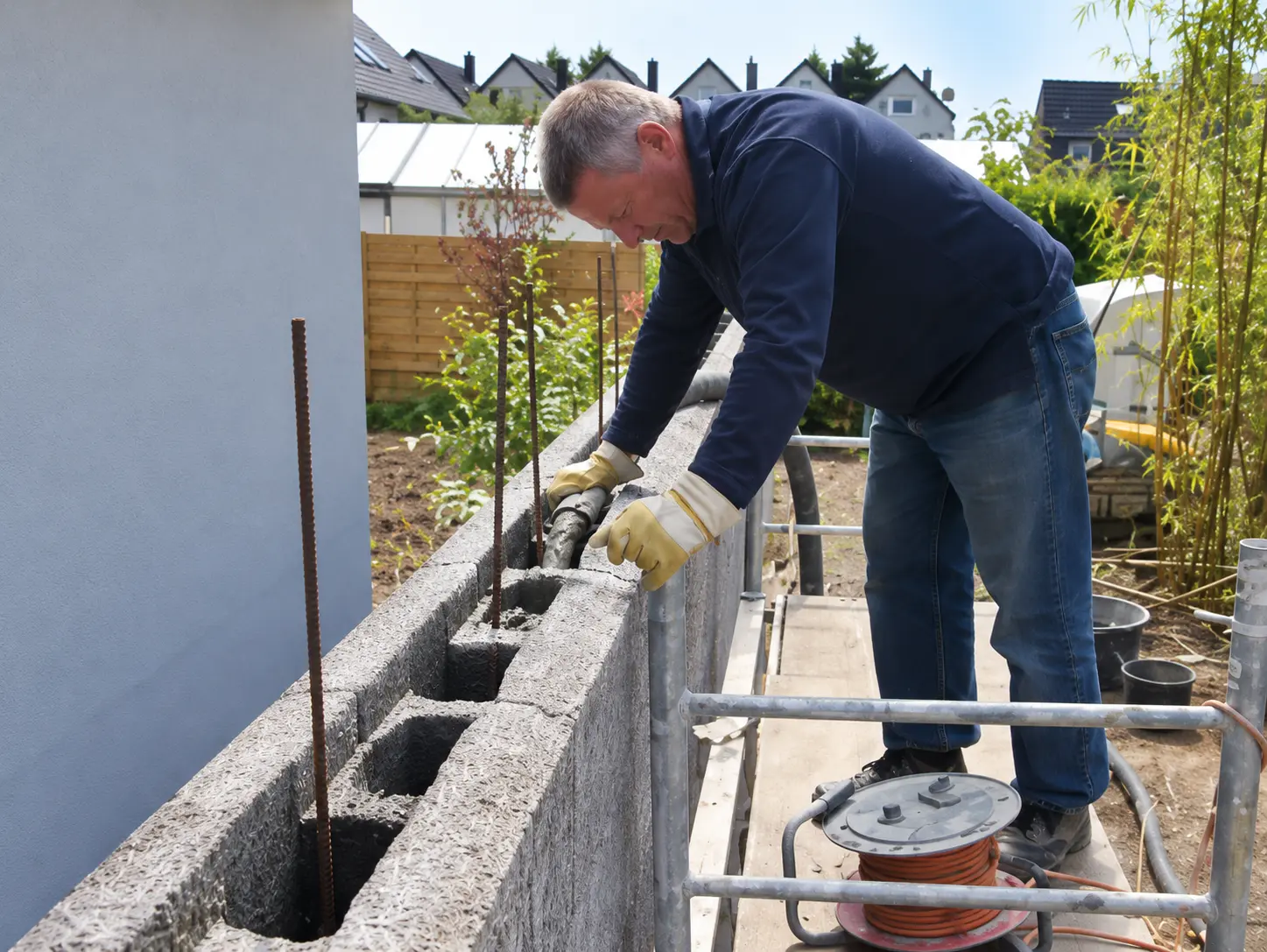

14 / Wand abschnittsweise verfüllen

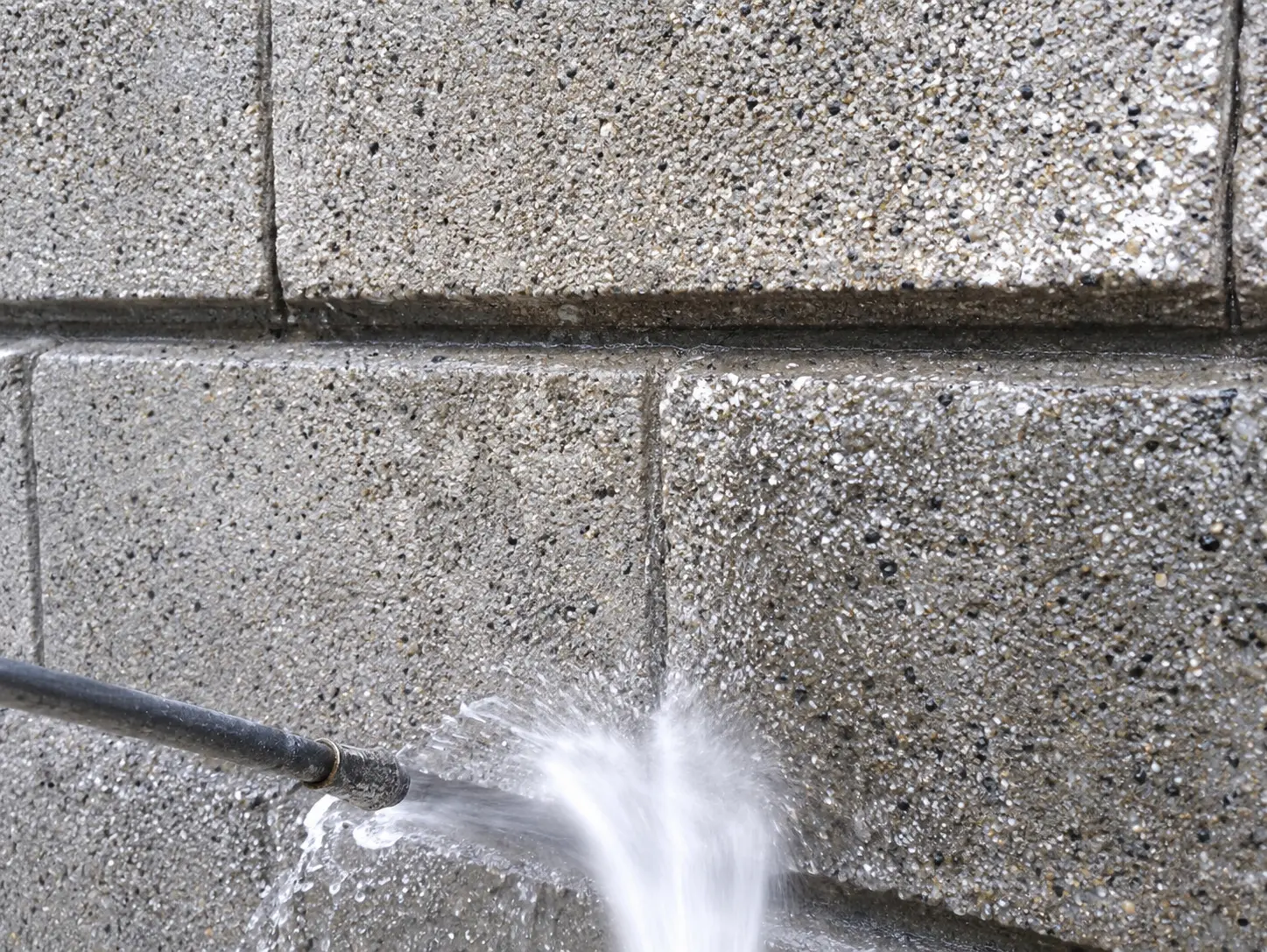

15 / Betonreste sofort entfernen
Etappenweise füllen
Die Vorlage beschreibt Betonieretappen von 1,00 bis 1,30 m. Zulässige Füllhöhen nach Systemvorgabe festlegen.
Arbeitsfugen planen
Bei Unterbrechung endet die Füllung in der Mitte eines Steins. Anschlusslängen richten sich nach der Planung.
Sofort reinigen
Betonreste unmittelbar mit Wasser von der Sichtschale entfernen und den lotrechten Aufbau kontrollieren.
BETONANGABEN AUS DER VORLAGE Genannt werden C 30/37, Körnung 0–8 mm und Konsistenz F5. Maßgeblich ist die projektspezifische Betonspezifikation.
07
WANDKOPF UND ENDKONTROLLE
Abschluss und Kontrolle
Ein sauberer Wandkopf und sorgfältig ausgeführte Enden vervollständigen die Konstruktion.

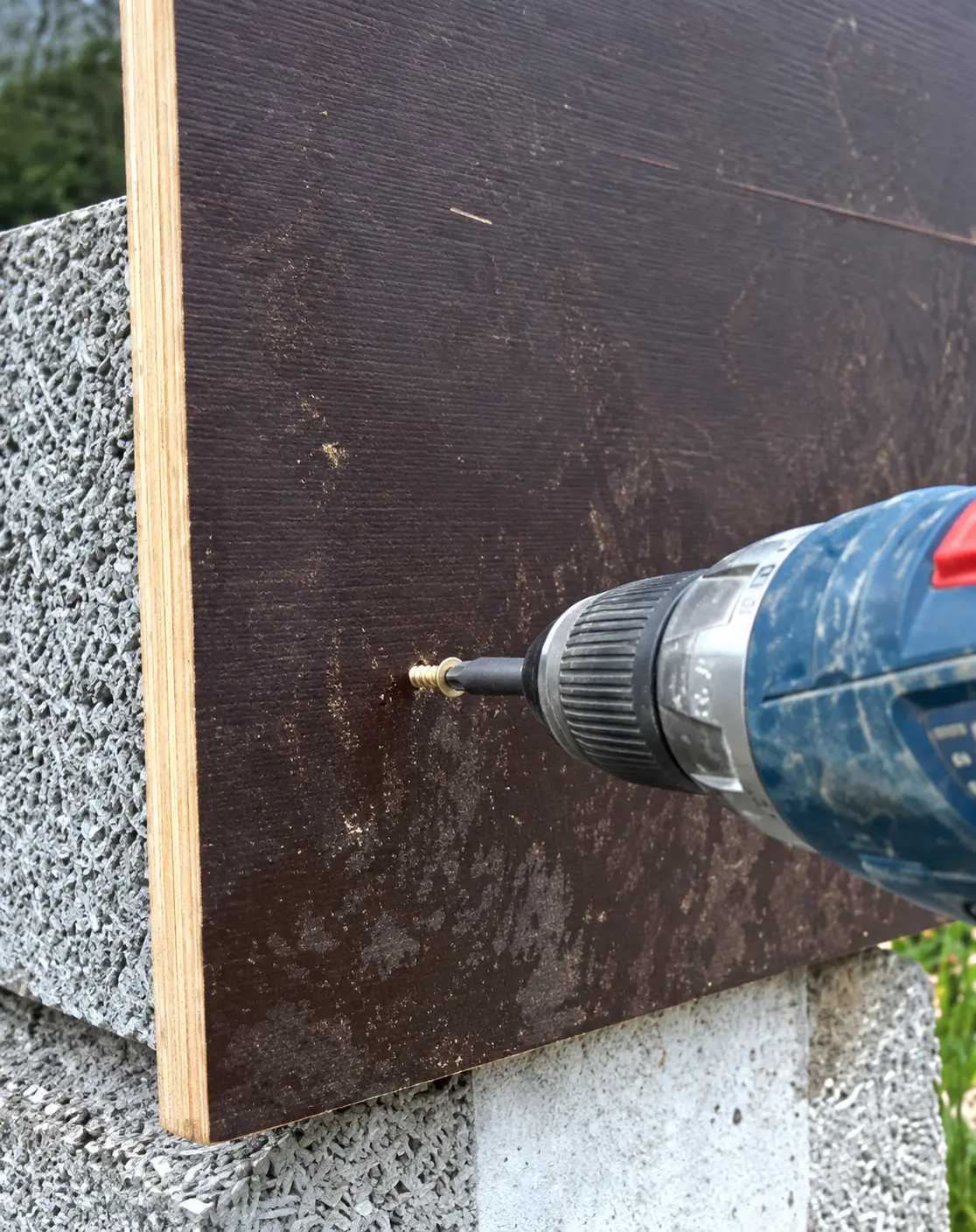

16 / Schalbretter fixieren

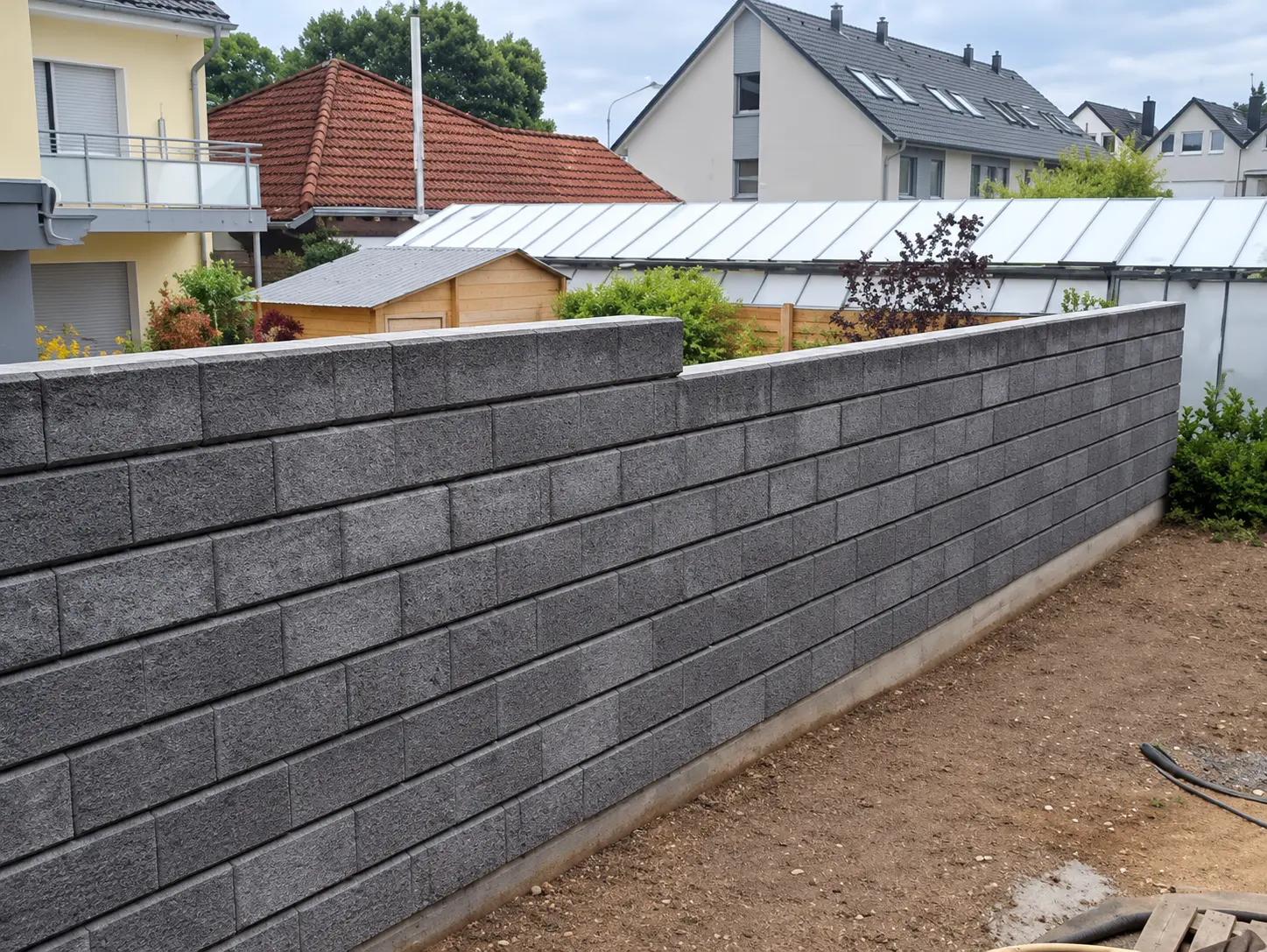

17 / Beispiel einer fertiggestellten Wand
Wandkopf fertigstellen
Wandenden schließen. Beton am Wandkopf glätten oder eine geeignete Abdeckung aufbringen.
Installationen abstimmen
Leerrohre oder spätere Aufsätze mit dem Tragwerksplaner abstimmen.
Dokumentieren
Produkte, Einbauteile und ausgeführte Bewehrungsanschlüsse nachvollziehbar festhalten.
ABSCHLIESSEND PRÜFEN Wandverlauf, Lot, Fugenbild, Wandkopf, Sichtflächen, Anschlüsse und Einbauteile kontrollieren.
